How to Choose the Right Warehouse Rack System for Your Facility

Mi az a Raktári állvány és melyik rendszer felel meg tárolási igényeinek

A raktári állvány egy acél vagy alumínium keret, amelyet raklapos, dobozos vagy ömlesztett áruk padlószint feletti tárolására építettek, így a létesítmény függőleges teret is használhat ahelyett, hogy a készletet szétterítené a padlón. A megfelelő állványrendszer elsősorban a rakomány súlyától, a cikk alakjától és a raktárkészlet komissiózásának gyakoriságától függ : a raklapos állványok raklapos ömlesztett árukhoz illeszkednek, a magasföldszinti állványok egy második használható padlót adnak hozzá új konstrukció nélkül, a konzolos állványok hosszú vagy szabálytalan tárgyakat, például csöveket és fűrészárut kezelnek, a szupermarketek polcait a kiskereskedelemre néző bemutatókhoz és a hátsó helyiségek tárolására tervezték, az irodai és otthoni polcok pedig könnyebb háztartási vagy kisvállalkozási tárolóhelyeket takarnak. Az e kategóriák közötti választás kevésbé azon múlik, hogy melyik a jobb általánosságban, hanem inkább az állványnak a rakományhoz, az épület magasságához és a helyszínen használt komissiózási mintához való igazítására.

Ez az útmutató végigvezeti az egyes állványkategóriákat, összehasonlítja a tipikus terhelhetőséget és a helyhatékonyságot, és felvázolja azokat a gyakorlati lépéseket, amelyeket a raktárvezető, a kiskereskedő vagy a létesítménytervező megtehet egy új tárolórendszer meghatározásakor. Az állványgyártó vagy polcszállító általában az egyes terméksorokat egy meghatározott terhelési besorolás köré tervezi, legyen az könnyű, közepes vagy nehéz, így a raktári állvány, polcegység vagy emelt emelvény közötti választás előtt szinte mindig a tárolandó termékek tömege és méretei jelentik az első döntést.

Az ebben az útmutatóban szereplő állványkategóriák

• Raklaptartó állvány – raklapos ömlesztett áru tárolására elosztó központokban és raktárakban
• Mezzanine állvány – egy második tároló- vagy munkaszint hozzáadásához egy meglévő épületen belül
• Konzolos állványok – hosszú, terjedelmes vagy szabálytalan alakú tárgyakhoz
• Szupermarket polcrendszerek – kiskereskedelmi bemutatókhoz és háttértároláshoz
• Irodai és otthoni polcok – könnyebb háztartási és kisvállalkozási tároláshoz, beleértve a ruhaállványokat és szekrényrendszereket

Raktári állványkategóriák egy pillantással

Az egyes termékek összehasonlítása előtt segít átlátni, hogy a fő állvány- és polckategóriák jellemzően miben térnek el egymástól a terhelhetőség, a magassági tartomány és az ezeket leginkább használó iparágak tekintetében. Az alábbi táblázat egy általános referenciapontot ad, nem pedig egy pontos specifikációs lapot, mivel a tényleges teherbírás mindig a rack gyártója által használt gerenda, függőleges és csatlakozó kialakításától függ. A raklapos állványok és a mezzanine állványok általában az üzemi tartomány felső határán helyezkednek el , míg a szupermarket polcai és az irodai és otthoni polcok könnyebb, gyakrabban átrendezhető rakományokhoz készültek.

Raklap állványok raktári és elosztó központok tárolására

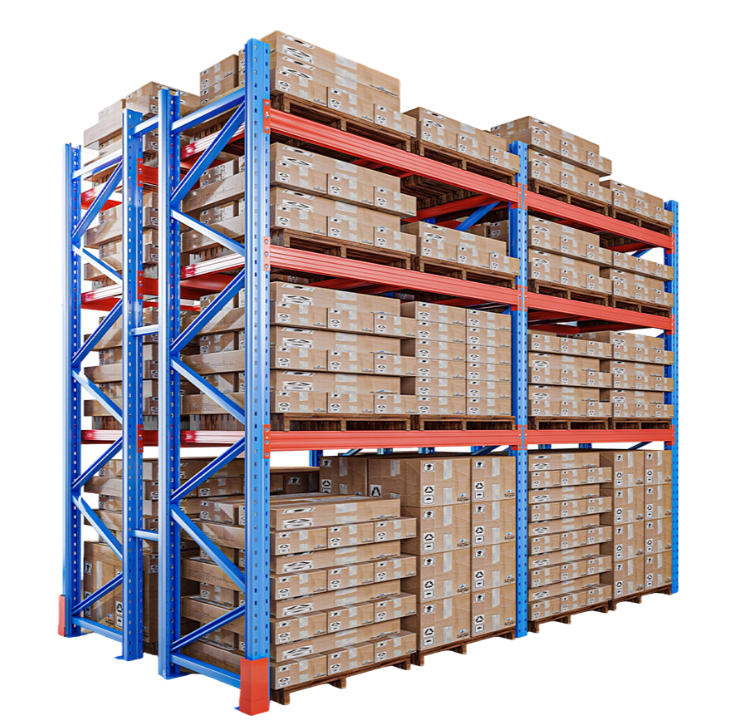

A raklapos állvány a legszélesebb körben használt raktári állvány formátum a raklapos áruk padlószint feletti tárolására. Egy tipikus szelektív raklapos állványrendszer függőleges függőleges keretekből, vízszintes tehergerendákból és dróthálóból vagy acél burkolatból áll, amelyeket targonca vagy tolóoszlopos targonca méretű folyosókkal elválasztott sorokban helyeznek el. Mivel minden raklappozíció a saját folyosója mögött helyezkedik el, a szelektív raklapállvány közvetlen hozzáférést biztosít minden rakományhoz anélkül, hogy előbb el kellene mozgatnia a többi raklapot. , ami gyakori választássá teszi az elosztóközpontok, élelmiszer- és italraktárak, valamint autóalkatrész-raktárak számára, ahol a komissiózási sebesség számít.

A szelektív elrendezésen túl az azonos raktári egységet nagy mennyiségben kezelő raktárak időnként behajtásos vagy dupla mély raklapos állványokat használnak a sűrűség növelésére bizonyos szelektivitás árán. Az állványgyártó a függőleges keret szelvényét, a gerendaprofilt és a padlórögzítést a tervezett raklapsúly és a halmozási magasság alapján méretezi, és a legtöbb létesítmény mindegyik mezőn feltünteti a névleges teherbírását, hogy a kezelők ne lépjék túl a raklapállvány biztonságos működési határát. A gerenda elhajlásának, a targonca érintkezéséből adódó keretsérüléseknek és a laza csatlakozóknak a rendszeres ellenőrzése alapeset, hogy minden raktári állványrendszer biztonságban legyen élettartama során.

Tárolási sűrűség összehasonlítása állványtípusok között

Az alábbi táblázat több általános állványtípust helyez el egyetlen relatív skálán, hogy megmutassa, hogyan változik a tárolási sűrűség az egyszerű padlópolcokról a tervezett többszintű rendszerekre. A tárolási sűrűség itt azt jelenti, hogy egy rendszer mekkora felhasználható tárolótérfogatot hoz létre egy rögzített alapterületen belül, nem pedig azt a pontos űrtartalmat, amelyet egyetlen nyaláb elbír. Mivel a raktár alapterülete az egyik legnagyobb fix költség, amellyel a létesítményvezető dolgozik, a sűrűség általában az egyik első olyan változó, amelyet figyelembe kell venni, amikor összehasonlítjuk a raktári állvány-befektetést az egyszerű lapos tárolással. Az összehasonlítás a szabványos polcokat, a szupermarketek polcegységeit, a konzolos állványokat, a szelektív raklapos állványokat és a magasföldszinti állványokat csoportosítja egymás mellé, relatív indexet használva, nem pedig egyetlen szállító közzétett adatait. A diagram felülről lefelé olvasása azt az általános mintát mutatja, amely szerint a függőleges szinteket hozzáadó rendszerek, mint például a raklapos állványok és a magasföldszinti állványok, általában felülmúlják az egyszintes polcokat ugyanazon az alapterületen.

A magasföldszinti állványok ennek a relatív indexnek a tetején találhatók, mert nem csak egy szinten belül magasabbra rakja az árukat, hanem egy teljesen új padlólemezt hoz létre a meglévő épületburkolaton belül, hatékonyan megkétszerezve a felhasználható területet az általa elfoglalt alapterületen. A szelektív raklapos állványok szorosan követik őket, mivel a rakományok több gerendaszintre történő egymásra rakása egészen az épület használható magasságáig jóval megsokszorozza a kapacitást, mint amit egyetlen polcszint elbír. A konzolos állványok alacsonyabb pontszámot érnek el ezen a sűrűségi indexen, ami azt mutatja, hogy fő előnyük nem a nyers halmozási sűrűség, hanem a hosszú vagy furcsa alakú tárgyak tárolásának képessége, amelyek eleve nem férnének el tisztán a gerendás raklapos állványokon. A szupermarket polcegységei és a szabványos polcok a skála alsó végén helyezkednek el, mert előnyben részesítik a könnyű vizuális hozzáférést és a gyakori feltöltést a maximális függőleges halmozással szemben, amely megfelel a kiskereskedelmi és a kis terhelésű tárolási környezetek tényleges működésének. Érdemes megjegyezni, hogy az alacsonyabb sűrűségpontszám nem minden esetben gyengeség, hiszen egy szupermarket polca, amelyet naponta többször is könnyű feltölteni, akkor is teszi a dolgát, ha kevesebb térfogatot tárol négyzetméterenként, mint egy teljesen egymásra rakott raklapos állvány. A létesítménytervezőknek a tárolási sűrűséget a több közül egy bemenetként kell kezelniük, a teherbírás, az anyagmozgató berendezések folyosószélessége és az egyes tételek kiválogatásának gyorsasága mellett. A lassan mozgó ömlesztett árut gyorsan mozgó kiskereskedelmi kartondobozokkal keverő raktárban gyakran több állványtípust használnak különböző zónákban, ahelyett, hogy az egész épületben egyetlen rendszerre támaszkodnának. Az épületmagasság egy másik gyakorlati korlát, mivel egy kis tetőtérrel rendelkező telephely nem biztos, hogy képes elérni a raklapos állványok vagy a magasföldszinti állványok magasabb sűrűségi pontszámait, függetlenül az állványok konfigurációjától. Emiatt a diagram a legcélszerűbb kiinduló referenciaként használni az általános jellemzők összehasonlításához, nem helyettesíti a megfelelő raktárelrendezési számítást, amelyet képzett állványgyártóval vagy szerkezeti mérnökkel végeznek. Miután a sűrűséget összemértük ezekkel a többi tényezővel, a legtöbb létesítmény képes leszűkíteni a rack típusát egy vagy két reális jelöltre, mielőtt részletes rajzokat kérne.

Mezzanine állvány: egy második tárolószint hozzáadása az épület bővítése nélkül

A félemelet állvány egy raktáron belül épített, acéloszlopokkal és gerendákkal alátámasztott emelt szerkezeti emelvény, melyhez deszkázat, lépcsőház és védőkorlátok egészülnek ki, hogy a meglévő talajszint felett használható padlót alakítsanak ki. Mivel a platform a munkapadló és a tető közötti függőleges teret használja, a magasföldszint jelentős mennyiségű új tárolót vagy munkaterületet tud bővíteni anélkül, hogy megnövelné az épület lábnyomát. , ami az egyik oka annak, hogy az e-kereskedelmi teljesítési központok és külső logisztikai szolgáltatók gyakran ezt választják, mivel növekvő ingatlanköltségekkel kell szembenézniük. A konstrukciótól függően a mezzanine állványszerkezet alatti tér raklapos állványok vagy konzolos állványok számára használható, míg a feletti fedélzet komissiómodulokat, csomagolóállomásokat vagy további könnyű polcokat támogat.

Mivel a mezzanine egy teherhordó szerkezet, nem pedig egy egyszerű polcegység, a tervezésnél figyelembe kell venni a tárolt áruk súlyát, a gyalogos forgalom és a fedélzeten elhelyezett felszerelések súlyát, valamint a tűzvédelmi előírásokat, például a sprinklerek távolságát és a kilépési lehetőségeket. A mezzanine platformokat is tervező állványgyártó általában a tervezett pontterhelések köré méretezi az oszloprácsot és a gerendák fesztávjait, és szükség esetén lebélyegzett szerkezeti rajzokat biztosít a helyi építési osztály számára.

A fenti izometrikus diagram egyszerűsített szerkezeti illusztráció, nem gyártási rajz, és egy tipikus magasföldszinti állványzat fő elemeit mutatja: a felső szintet, a támasztóoszlopokat, amelyek a terhet a padlóra szállítják, egy lépcsőházat és egy védőkorlátot a nyitott él mentén, további raklapállványokkal vagy polcokkal az emelvény alatt.

Tipikus raktári alapterület-elosztás

Az alábbi fánkdiagram egy általánosan használt tervezési referenciaértéket szemléltet arra vonatkozóan, hogy az alapterület általában hogyan oszlik meg egy raktáron belül tárolóállványok, folyosók, állomás- vagy dokkolóterületek, valamint irodai vagy egyéb célok között. Ezt a fajta bontást a raktártervezők gyakran informálisan használják kiindulópontként a részletes elrendezés elkészítése előtt, nem pedig minden épületre érvényes rögzített szabályként. Mivel a folyosó szélességét és a tárolóhelyet nem lehet egyszerűen eltávolítani, a magasföldszinti állványszint hozzáadása azon kevés módok egyike, amelyekkel növelhető a tárhely aránya anélkül, hogy elvonnánk a területet a raktár működését biztosító funkcióktól. A négy látható szegmens a tárolóállványok, folyosók és hozzáférési utak, állomás- vagy dokkterület, valamint irodai vagy egyéb támasztóterület, mindegyik a teljes alapterület részarányában kifejezve. Ha megnézzük, hogy egy tipikus raktári lábnyom már eleve a folyosóknak és a rendezésnek van lekötve, az segít megmagyarázni, hogy sok létesítmény miért néz felfelé, a raklapos állványok magassága vagy a magasföldszinti állványok felé, ha a földszint elfogy.

• Tárolóállványok – körülbelül 55 százalék
• Folyosók és bekötőutak – körülbelül 25 százalék
• Megállóhely és dokkterület – körülbelül 12 százalék
• Irodai és egyéb támogató helyiségek – körülbelül 8 százalék

A fánktáblázatot a legnagyobb szegmenstől lefelé olvasva a tárolóállványok általában egy tipikus raktár padlólemezének alig több mint felét foglalják el, ami már azt a feltételezést tükrözi, hogy a létesítmény a raklapos állványokat vagy polcokat hatékonyan használja, nem pedig a padlón lazán tárolja az árukat. A második legnagyobb arányt a folyosók és a hozzáférési utak teszik ki, mivel a targoncáknak, a tolóoszlopos targoncáknak és a komissiózó targoncáknak minimális szabad szélességre van szükségük ahhoz, hogy biztonságosan tudjanak manőverezni az állványsorok között, és ez a szélesség nem csökkenthető a használt berendezés típusának megváltoztatása nélkül. A megállóhely és a dokkolóterület kisebb, de még mindig jelentős, és lefedi azt a helyet, amely a bejövő és kimenő raklapok elhelyezéséhez szükséges a rakodóajtók közelében, mielőtt azok a raktárba költöznének vagy kikerülnének. Az irodai és egyéb támogatási terület általában a legkisebb szegmens, amely magában foglalja az adminisztratív területeket, a pihenőket és a berendezések töltési vagy karbantartási zónáit. Mivel a folyosók, a állomások és az irodaterületek nagyrészt rögzített követelmények, nem pedig rugalmasak, a raktározási szegmensben van a legtöbb fejlesztési lehetőség a jobb állványok révén, és a magasföldszinti állványok az egyik közvetlenebb módja ennek a szegmensnek az épület bővítése nélkül történő növelésének. A magasföldszinti állványszint hozzáadása hatékonyan létrehozza a raktári szegmens második változatát az első fölé halmozottan, anélkül, hogy új folyosókat, állomásokat vagy irodahelyiségeket adnának hozzá, ezért a magasföldszintből származó helyhatékonyság nagyobb lehet, mintha csak néhány raklapos állványhelyet helyezne el a földszinten. Ezért is választják gyakran a mezzanine állványokat a gyorsan növekvő e-kereskedelem és a külső felek logisztikai tevékenységei, amelyek több tárhelyet igényelnek, vagy gyorsan kiválasztják a helyszíneket, de nem tudják könnyen áthelyezni vagy bővíteni az épület lábnyomát. A kompromisszum az, hogy a mezzanine nagyobb kezdeti szerkezeti beruházást és hosszabb tervezési folyamatot igényel, mint egy polcsor felszerelése, mivel ez oszlopokat, gerendákat, burkolatokat és gyakran tűzvédelmi szabályok felülvizsgálatát foglalja magában. Alacsonyabb tetővel és kevesebb szabad belmagassággal rendelkező vállalkozások számára a konzolos állványok vagy a szupermarketek polcai megfelelőbbek lehetnek, mintha egy teljes magasföldszinti állványt szeretnének beszerelni a rendelkezésre álló magasságba. A tárolási sűrűség diagramhoz hasonlóan ezt a padlókiosztási bontást is általános tervezési referenciaként kell kezelni, nem pedig egy konkrét épület pontos méréseként.

Konzolos állványok hosszú, terjedelmes és szabálytalan terhelésekhez

A konzolos állványok oszlop- és alapkialakítást használnak, vízszintes karokkal kifelé, és nincs függőleges keret az öböl elején, ami nyitott felületet hagy a hosszú tárgyak oldalról vagy daruval történő berakodásához. Ennek a nyitott karú kialakításnak köszönhetően a konzolos állványok jól illeszkednek fűrészáruhoz, acélrudakhoz és csövekhez, bútorokhoz, szőnyeghengerekhez, létrákhoz és egyéb olyan tárgyakhoz, amelyek nem férnek el tisztán a szabványos raklapon , mivel a rakomány hosszát nem akadályozza a gerenda vagy a függőleges helyzet. A karok általában az oszlop mentén különböző magasságokban állíthatók vagy áthelyezhetők, ami lehetővé teszi, hogy egyetlen konzolos állványsor egyszerre több különböző hosszúságú anyagot tároljon.

A fenti izometrikus diagram az egyoldalas konzolos állvány fő szerkezeti elemeit mutatja: a függőleges oszlopot, az oszlopot a padlóhoz rögzítő alapot, a stabilitást biztosító átlós merevítőt és a terhelést hordozó vízszintes karokat. A kétoldalas konzolos állványok ugyanazt az oszlopot használják, mindkét oldalon kinyúló karokkal, ami általános a beltéri tárolófolyosókon, ahol mindkét oldalról lehet be- és kirakodni az anyagot.

A kültéri konzolos állványokat, amelyeket építőipari beszállító udvarokban vagy acél tárolóhelyeken használnak, általában horganyzott bevonattal látják el a korrózióállóság érdekében, míg a beltéri egységeket gyakrabban porszórják. Mivel a konzolos állványok a terhelést a kar mentén koncentrálják, nem pedig egy lapos fedélzetre, a megfelelő kartávolság és oszlopmerevítés itt fontosabb, mint a legtöbb más állványtípusnál, és általában érdemes ellenőrizni a névleges kapacitást az adott karhosszhoz és használat közbeni távolsághoz, mielőtt nehéz vagy egyenetlenül kiegyensúlyozott anyagokat raknál be.

Nagy teherbírású állványok ipari berendezések és gépek tárolására

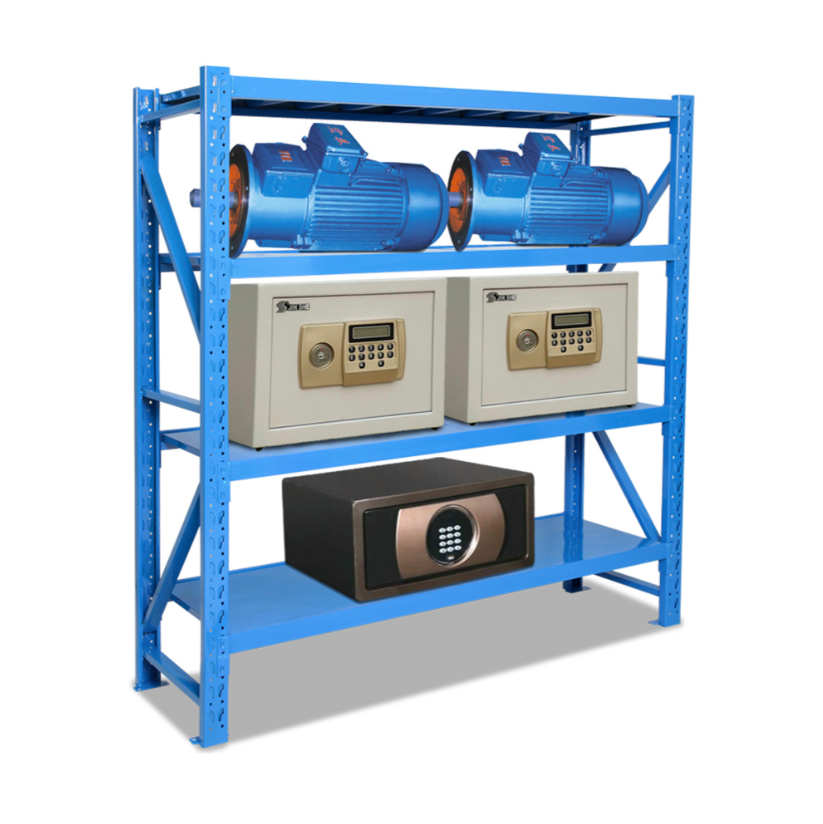

Egyes raktári állványalkalmazások koncentrált pontterhelést igényelnek, nem pedig egyenletesen elosztott kartondobozokat, például motorokat, formákat, motoralkatrészeket vagy más gépalkatrészeket tárolnak. Az ilyen típusú terheléshez használható nagy teherbírású állványok általában vastagabb acélt, megerősített függőleges kereteket és tömör acél polcburkolatot használnak drótháló helyett , hogy egyetlen nehéz alkatrész súlya ne haladja meg egy kis fedélzeti terület kapacitását. Az ilyen típusú állványok gyakoriak a gyártóüzemekben, a berendezés-kölcsönzőkben és a karbantartó műhelyekben, ahol az egyes cikkek tömege jóval nagyobb, mint egy tipikus kiskereskedelmi kartondoboz.

Mivel ezek a terhelések gyakran egyenetlenek vagy terjedelmesek, az egyes rekeszek és polcszintek egyértelmű terhelési besorolási jelzései különösen fontossá válnak, és sok létesítmény megjelöli a maximális pontterhelést, valamint a teljes megosztott terhelést, amelyet egy polc elbír. Az állványkeret biztonságos rögzítése a födémhez és a targonca forgalmának a függőleges keretektől való távoltartása egyaránt csökkenti az ütközési sérülések kockázatát, amely az egyik leggyakoribb oka a nagy igénybevételű állványok szerkezeti meghibásodásának idővel. Az ilyen típusú raktári állványok meghatározásakor általában érdemes egyeztetni a gyártóval, hogy a polcburkolatot miként erősítették meg a koncentrált terhelésekhez, nem pedig azt feltételezni, hogy a nehezebbnek tűnő keret automatikusan nagyobb biztonságos kapacitást jelent.

Szupermarket polcok és kiskereskedelmi háttértárolási megoldások

A szupermarket polcrendszere általában két kapcsolódó, de különálló termékre vonatkozik: az üzlet előtti gondolapolcokra, amelyeket vásárlók felé terveztek, és a közepes teherbírású hátsó polcokat, amelyek a túlzsúfolt kartondobozok tárolására szolgálnak, mielőtt azok elérik az értékesítési szintet. Mindkettőt jellemzően könnyebb, egyenletesebben elosztott rakományokra tervezték, mint a raklapos állványok , mivel a prioritás a könnyű vizuális hozzáférés és a gyakori újratelepítés, nem pedig a maximális halmozási magasság. Az állítható polcszintek gyakori jellemzők, lehetővé téve, hogy egy élelmiszerbolt vagy kiskereskedelmi hely átkonfigurálja a szupermarket polcainak elrendezését a szezonális árusításhoz vagy a termékmix megváltoztatásához a keret cseréje nélkül.

A szupermarketben vagy a nagykereskedelmi raktárban a hátsó polcokat gyakran horganyzott vagy bevont acélból készítik a tartósság érdekében azokon a területeken, ahol gyakori az újratöltés, és a polcok közötti távolságot általában úgy állítják be, hogy megfeleljen a tárolt kategóriák szokásos kartonmagasságának, például italok, csomagolt szárazáruk vagy hűtőtárolásra váró hűtött termékek. Azok a kiskereskedelmi láncok, amelyek nagykereskedelmi beszállítótól vagy gyártótól szerzik be a polcokat mennyiségben, általában egységes polcméreteket keresnek az egyes helyeken, mivel ez leegyszerűsíti a planogramváltásokat, és megkönnyíti a berendezési tárgyak áthelyezését az üzletek között az elrendezések változásával.

Irodai és otthoni polcok: ruhatartók, szekrényrendszerek és könnyű tárolók

Az irodai és otthoni polcok kisebb terhelési kategóriát képviselnek, mint a raktári állványok vagy szupermarketek polcai, amelyek általában vékonyabb bevonatú acélból készülnek, és a folyamatos targoncaforgalom helyett háztartási vagy kisvállalkozási környezetre tervezték. Ebbe a kategóriába tartoznak a ruhák felakasztására szolgáló ruhaállványok, az akasztósíneket polcokkal és tárolóedényekkel kombináló szekrényrendszerek, valamint az egyszerű háztartási polcok otthoni, garázsos vagy kisirodai használatra. Mivel ezeket a termékeket általában hegesztés nélkül, csavar nélküli vagy egyszerű összecsavarozott csatlakozásokkal szerelik össze, a végfelhasználó könnyebben beállítható és újrakonfigurálható, mint az ipari állványok.

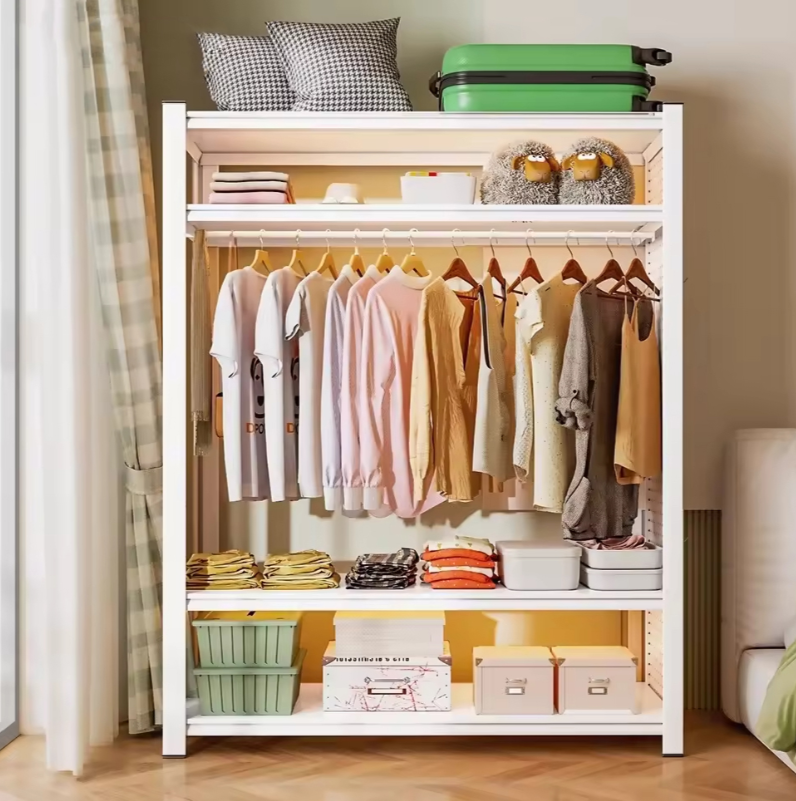

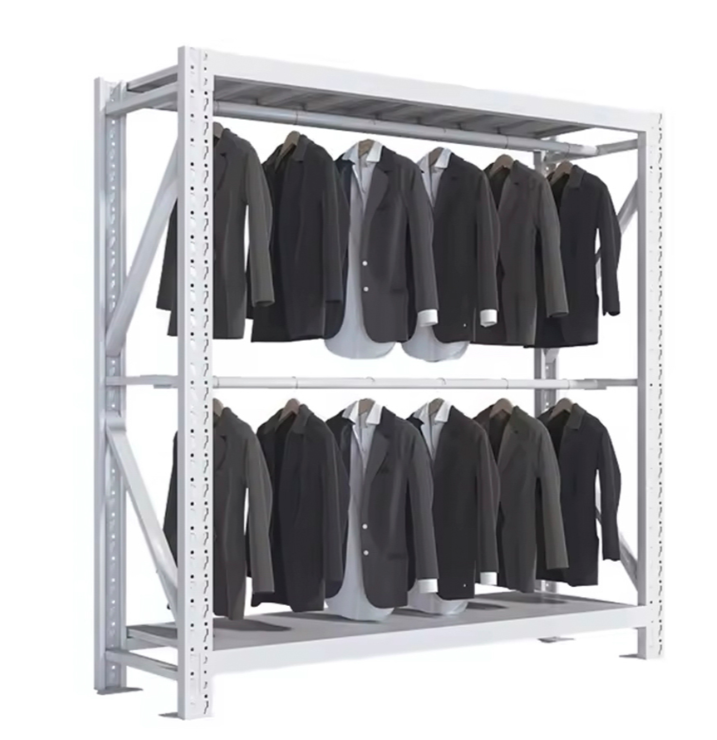

Ebben a kategóriában egy gyakori példa a ruhaállvány, amely jellemzően függőleges támasztékból, vízszintes függesztősínből és a sín feletti vagy alatti egy vagy több polcszintből áll, és a kiskereskedelemben a ház hátsó részében ruházat tárolására és otthonokban a beépített szekrény alternatívájaként használatos. A szekrényrendszerek tovább bővítik ezt az ötletet, kombinálva a függesztett helyet fix vagy állítható polcokkal és néha fiókos egységekkel, amelyek egy adott szekrény alapterületéhez illeszkednek.

Az irodai és otthoni polcok általános felületei közé tartozik a porszórt acél és könnyebb alkalmazásokhoz a bevont huzal, mindkettőt a megjelenés és a mindennapi tartósság egyensúlya érdekében választották, nem pedig a raktári állványoktól elvárt magasabb terhelési besorolást. A tipikus beállítások közé tartoznak az otthoni szekrények, mosókonyhák, garázsok és kis irodai vagy kiskereskedelmi raktárhelyiségek, ahol egy vállalkozásnak egyszerű, állítható tárolóhelyre van szüksége az ipari állványrendszer költségei vagy helyigénye nélkül.

Hogyan válasszuk ki a megfelelő állványrendszert létesítményéhez

A raklapos állványok, a mezzanine állványok, a konzolos állványok, a szupermarketek polcai, valamint az irodai és otthoni polcok közötti választás általában gyakorlati kérdések rövid listáját jelenti, nem pedig egyetlen képletet. A rakomány súlya és a tétel alakja általában először szűkíti a választást : a raklapos áruk a raklapos állványok felé mutatnak, a hosszú vagy szabálytalan áruk a konzolos állványok felé mutatnak, és a könnyebb laza áruk a polcok felé mutatnak. Innentől kezdve a rendelkezésre álló padlótól a mennyezetig érő magasság határozza meg, hogy a magasföldszinti állványszint reális-e, és az egyes tételek kiválogatásának gyakorisága határozza meg, hogy egy szelektívebb, kisebb sűrűségű elrendezés megéri-e az általa használt extra alapterületet.

1. Határozza meg a tipikus egységrakományt: raklapos, dobozos, laza vagy hosszú és szabálytalan.
2. Mérje meg a rendelkezésre álló padlótól a mennyezetig érő magasságot és a tető- vagy sprinklerhézag határait.
3. Becsülje meg, hogy az egyes tárolt elemeket milyen gyakran kell kiválasztani vagy elérni.
4. Erősítse meg a használatban lévő targoncához, tolóoszlopos targoncához vagy komissiózóhoz szükséges folyosószélességet.
5. Az elrendezés véglegesítése előtt kérjen terhelési rajzokat az állványgyártótól vagy -szállítótól.

Állványtípusok összehasonlítása a kulcskiválasztási kritériumok között

Az alábbi radardiagram a raklapos állványokat, a konzolos állványokat és a mezzanine állványokat öt gyakorlati kiválasztási kritérium alapján hasonlítja össze: teherbírás, helyhatékonyság, tételek hozzáférhetősége, telepítési sebesség és alkalmasság hosszú cikkekhez. Minden tengelyt egy egyszerű, egytől ötig terjedő skálán értékelnek, ahol az ötös a legerősebb általános teljesítményt jelenti ezen a kritériumon az itt összehasonlított rendszerek közül, nem pedig abszolút vagy egyetemes rangsort. Ez a fajta egymás melletti összehasonlítás hasznos a lehetőségek szűkítéséhez a projekt korai szakaszában, mielőtt áttérne egy részletes elrendezésre, pontos méretekkel és terhelési adatokkal. Mivel minden racktípust a prioritások más-más kombinációjára terveztek, ezen a diagramon egyetlen forma sem jelenthet nagyobbnak, mint a többi tengelyen. Az összehasonlítás célja, hogy alátámassza a fenti döntési keretet azáltal, hogy egy pillantással megmutatja, hogy az egyes rendszerek hol a legerősebbek, és hol hajlamosak átváltani valami mással szemben.

• Raklap állványozás
• Konzolos állványok
• Mezzanine állványok

Ebben az összehasonlításban a raklapos állványok jól teljesítenek a tételek hozzáférhetősége és a beépítési sebesség tekintetében, ami azt tükrözi, hogy a szelektív elrendezés közvetlen hozzáférést biztosít minden raklaphoz, és általában szabványos csavarozott szakaszokba szerelhető be a mezzanine szerkezeti tervezési munkája nélkül. A konzolos állványok a legmagasabb pontszámot a hosszú tételek alkalmasságában érik el, ami várható, mivel ez az a konkrét probléma, amelyet a tervezés megold, míg a helyhatékonyság tekintetében alacsonyabb pontszámot érnek el, mivel a nyitott karú elrendezés nem rakódik össze olyan sűrűn, mint a gerendás és fedélzeti raklapállvány. Az ebben az útmutatóban korábban tárgyalt okok miatt a magasföldszinti állványok a legmagasabb pontszámot érik el a helyhatékonyság terén, mivel egy teljesen új szinttel bővülnek, de a legalacsonyabb pontszámot a telepítési sebesség tekintetében érik el, mivel szerkezettervezést, oszloplábazatokat és gyakran az építési szabályzat felülvizsgálatát foglalja magában a telepítés megkezdése előtt. A három rendszer egyike sem éri el a legmagasabb pontszámot mind az öt kritérium alapján, ami összhangban van azzal a korábbi megállapítással, hogy a rack kiválasztása a prioritások összehangolásán múlik, nem pedig egy egyetemesen kiváló termék megtalálásán. Egy olyan létesítmény, amely elsősorban a gyorsan mozgó, kiskereskedelmi használatra kész raklapok komissiózási sebességével foglalkozik, valószínűleg nagyobb súlyt jelent a tételek hozzáférhetőségére és a telepítési sebességre, és a raklapos állványok felé hajlik. A hosszú anyagokat kezelő építőipari beszállító vagy acélelosztó üzletág a hosszú cikkek alkalmasságát terheli a leginkább, és a konzolos állványok felé hajlik, függetlenül az alacsonyabb helyhatékonysági pontszámtól. Az a vállalkozás, amelynek alapterülete szigorúan korlátozott, de megfelelő belmagassággal rendelkezik, a helyhatékonyságot részesítheti előnyben a telepítési sebesség felett, és elfogadhatja a hosszabb projektidőt, amelyet a magasföldszinti állványok telepítése magában foglal. Gyakori az is, hogy egyetlen létesítmény több ilyen rendszert is használ különböző zónákban, például félemeleti állványokat a talajszint feletti raklapos állványok felett helyez el egy ömlesztett raktározási zónában, miközben konzolos állványokat használ egy külön területen a beérkező nyersanyag számára. Mivel a mögöttes pontszámok inkább szemléltető jellegűek, nem pedig egy adott telepítéstől mérve, ez a diagram a legjobban kiindulópontként szolgál a rack gyártójával vagy beszállítójával, akik ezeket az általános prioritásokat tényleges terheléses elrendezéssé alakíthatják át. Az öt kritérium újbóli áttekintése, miután visszakapta a beszállítótól az előzetes elrendezést, ésszerű módja annak, hogy megbizonyosodjon arról, hogy a kiválasztott rendszer továbbra is megfelel az eredeti prioritásoknak, amint a valós méretek és költségek felmerülnek.

Az iparági trendek alakítják a raktári állványok iránti keresletet

Számos, a raktári állványok ágazatát lefedő iparági piackutatási jelentés írja le a globális piac értékének folyamatos növekedését az elkövetkező években, általában az e-kereskedelmi rendelések teljesítésére, a harmadik féltől származó logisztikai terjeszkedésre és a raktárautomatizálásra, mint a kereslet visszatérő mozgatórugóira, bár a piac pontos méretére vonatkozó becslések kutatási szolgáltatónként eltérőek. A jelentések visszatérő témája, hogy az e-kereskedelem növekvő volumene miatt a raktáraknak szélesebb körű raktári egységeket kell tárolniuk gyorsabb forgalom mellett. , amely inkább a szelektívebb raklapos állványelrendezéseket részesíti előnyben, és ahol korlátozott az alapterület, a magasföldszinti állványokat részesíti előnyben a komissiózási helyek új épület nélkül.

A raktári állványok iránti kereslet relatív növekedése

Az alábbi területdiagram a raktári állványrendszerek iránti kereslet szemléltetően növekvő tendenciáját mutatja tíz év távlatában, amely úgy készült, hogy tükrözze a több piackutatási jelentésben leírt általános irányt, semmint egyetlen publikált adatsort. A vízszintes tengely nagyjából 2019 és 2029 közötti időt jelöl, míg a függőleges tengely egy relatív keresleti indexet jelöl, nem pedig egy konkrét devizaértéket. Ez a fajta diagram hasznos a változás irányának és ütemének megjelenítéséhez, még akkor is, ha a pontos adatok eltérnek a kutatási szolgáltatók között, ami gyakori a sok független elemző által lefedett piacon. A folyamatos emelkedő lejtő az útmutatóhoz áttekintett legtöbb jelentésben megismétlődő mintát tükröz: az állványok iránti kereslet meglehetősen következetesen nőtt, nem pedig éles ugrásokkal, ami a folyamatban lévő raktárépítések és -bővítések által vezérelt piacra illeszkedik, nem pedig egyetlen jelentős esemény. A diagram balról jobbra olvasása megmutatja, hogy a későbbi években fokozatosan gyorsuló lejtő hogyan illeszkedik az e-kereskedelmi teljesítési központok építésének ugyanebben az időszakban tapasztalt megnövekedett üteméhez.

Számos szerkezeti tényező segít megmagyarázni az ezen a diagramon látható általános felfelé irányuló irányt. Az online kiskereskedelem növekedése több teljesítési tevékenységet szorgalmaz a dedikált raktárakba, nem pedig a hagyományos üzletek hátsó helyiségeibe, és ezeknek a létesítményeknek jellemzően saját raklapos állványkészletre, szupermarket polcszerű komissiós polcokra van szükségük a kis tételek számára, vagy magasföldszinti állványokra a bővítéshez. A külső logisztikai szolgáltatók, akik több ügyfél vállalkozás nevében üzemeltetnek raktárterületet, szintén számos régióban bővítették a lábnyomukat, és minden új telephely egy új állványspecifikációs projektet jelent. A növekvő ipari területek és az építési költségek számos piacon vonzóbbá tették a kapacitás növelését a kiépítés helyett, ami támogatja a magasföldszinti állványok és a magasabb raklapos állványok iránti keresletet a meglévő épületeken belül. A konzolos állványok iránt is folyamatos az érdeklődés az építőanyag-elosztás és a megújuló energiaforrások komponenseinek tárolása iránt, ahol a hosszú tételek, például acélrudak, csövek és kábeltekercsek külön tárolást igényelnek a szabványos raklapformátumokon kívül. Az automatizálás, beleértve az automatizált tároló- és visszakereső rendszereket is, megváltoztatta az állványok egyes specifikációit keskenyebb folyosók és magasabb, pontosabban megtervezett keretek irányába, bár a kézi működtetésű raklapos állványok és polcok továbbra is általánosak a legtöbb kis és közepes méretű létesítményben. A regionális minták is változnak, a piackutatások általában az ázsiai-csendes-óceáni térség egyes részein gyorsabb keresletnövekedést írnak le, amely a bővülő gyártási és kiskereskedelmi infrastruktúrához, valamint a megalapozottabb piacokon tapasztalható folyamatos csere- és korszerűsítési kereslethez kapcsolódik. Ezen tényezők egyike sem garantálja az egyenletes növekedést minden szegmensben vagy régióban, és egy új állványgyártót vagy -szállítót értékelő vállalkozásnak nagyobb súlyt kell mérlegelnie saját létesítményterveit, mint bármely egyetlen iparági trendet. Ennek ellenére a független jelentések következetes irányvonala, az e-kereskedelem növekedése, a földköltség-nyomás és a raktárautomatizálás ésszerűen megalapozott alapot ad a raklapos állványok, a mezzanine állványok, a konzolos állványok és a polcok terén történő folyamatos befektetések elvárására a következő néhány évben. A létesítménytervezők ezt az általános összefüggést felhasználhatják arra, hogy igazolják a hosszabb távú befektetést egy állványrendszerbe, ahelyett, hogy az állványvásárlást rövid távú vagy pusztán reaktív döntésként kezelnék. Mint mindig, egy adott projektet a tényleges átviteli és készletadatokhoz kell méretezni, nem pedig az itt látható általános piaci trendhez.

Gyártási minőség, biztonsági előírások és munka állványgyártóval

A raktári állványrendszerek szerkezeti termékek, biztonságos üzemi terhelésük az acélminőségtől, a gerenda- és függőleges kialakítástól, a csatlakozás minőségétől és a helyes beépítéstől függ, nem csak az összmérettől vagy megjelenéstől. Észak-Amerikában a Rack Manufacturers Institute széles körben hivatkozott tervezési és telepítési útmutatókat ad ki az acél tároló állványokhoz, és hasonló nemzeti vagy regionális szabványok léteznek más piacokon is. , amely általános viszonyítási alapot biztosít a vásárlóknak, hogy megkérdezzék az állványgyártótól vagy -szállítótól, amikor raklapos állványokat, konzolos állványokat vagy polcos termékeket hasonlítanak össze. Ésszerű lépés egy nagy állványrendelés véglegesítése előtt, ha megkérdezzük a szállítót arról, hogy a közzétett terhelési besorolásai hogyan kapcsolódnak az ilyen elismert útmutatásokhoz.

A tervezési szabványokon túl a gyártás minősége olyan tényezőktől függ, mint az acélmérő konzisztenciája, a hegesztési vagy csavarkötések minősége, valamint a porszórt vagy horganyzás általi korrózióvédelem, valamint az új állványprofil fejlesztése során végzett mintaterhelési vizsgálat. A bejáratott gyártólétesítménnyel, képzett hegesztő- és összeszerelő személyzettel, valamint meghatározott minőség-ellenőrzési pontokkal rendelkező gyártó általában jobb helyzetben van ahhoz, hogy konzisztens terhelési besorolást tartson fenn egy nagy rendelésen, mint egy kisebb, formális minőségi eljárások nélküli művelet.

A Shanghai King Global Shelf Co., Ltd. polcrendszereket és raktározási megoldásokat gyártó a logisztikai és raktározási szektor számára, otthoni állványokat, nagy teherbírású ipari polcokat és raktári tárolórendszereket gyárt. A 2010-ben alapított vállalat gyártási kapacitást épített ki modern gyártólétesítménnyel, tapasztalt csapattal és meghatározott minőségellenőrzési eljárásokkal. Termékpalettája felöleli a raklapos állványokat, a mezzanine állványokat, a konzolos állványokat, a szupermarket polcokat, valamint az irodai és otthoni polcokat, amelyek mindegyike a tárolás hatékonyságát és a helykihasználást támogatja a különböző piacokon. A cég hazai és tengerentúli ügyfelekkel egyaránt dolgozik, rugalmas konfigurációkat és rugalmas szolgáltatást kínál a raktári állványok és polcok termékvonalain.

Az állványgyártók vagy a nagykereskedelmi beszállítók összehasonlításakor általában hasznos anyagtanúsítványokat kérni a felhasznált acélról, megkérdezni, hogyan határozták meg a terhelési besorolásokat, és meg kell erősíteni, hogy milyen dokumentációt kaptak a telepítéshez és az időszakos ellenőrzéshez. Egy olyan beszállítóval, aki világosan át tud járni ezeken a részleteken, ahelyett, hogy csak termékfotót és méreteket adna meg, általában könnyebben dolgozhat a raktári állvány telepítésének teljes élettartama alatt, a kezdeti elrendezéstől a későbbi újrakonfigurálásig.

Gyakran ismételt kérdések a raktári állványokról és polcokról

1. kérdés: Mi a különbség a raklapos állványok és az általános polcok között?

V1: A raklapos állványokat úgy tervezték, hogy raklapos terheket szállítsanak a függőleges keretek között átívelő gerendákon, amelyekhez általában targoncával lehet hozzáférni, míg az általános polcokat, beleértve a szupermarketek polcait, valamint az irodai és otthoni polcokat is, olyan dobozos vagy ömlesztett árukhoz tervezték, amelyekhez kézzel hozzáférnek, kisebb igénybevétel mellett.

2. kérdés: Mekkora súlyt bír el egy raktári állvány?

V2: A kapacitás az adott keretszelvénytől, gerendaprofiltól és a használt réstávolságtól függ, ezért a gyártók könnyű, közepes vagy nehéz terhelési besorolást rendelnek minden termékcsaládhoz, és az egyes rekeszeket a névleges terhelésükkel látják el, ahelyett, hogy egyetlen univerzális adatra hagyatkoznának.

3. kérdés: Mire használják általában a mezzanine állványokat?

3. válasz: A magasföldszintes állványokat általában egy meglévő épületen belüli második tároló- vagy munkaszint hozzáadására használják, általában további komissióhelyekre, csomagolóállomásokra vagy extra tárolóhelyekre olyan létesítményekben, mint például az e-kereskedelmi teljesítési központok és harmadik fél logisztikai raktárai.

4. kérdés: Milyen típusú tárgyakat tárolnak általában konzolos állványokon?

A4: A konzolos állványokat általában hosszú vagy szabálytalan alakú cikkekhez használják, mint például fűrészáru, szerkezeti acél, csövek, bútorok és szőnyeghengerek, mivel a nyitott karú kialakítás elkerüli a szabványos raklapos állványokon található elülső akadályokat.

5. kérdés: Használható-e a szupermarket polcrendszere általános raktári tárolásra?

A5. válasz: A szupermarket polcegységei használhatók kis terhelésű raktárban vagy dobozos áruk hátsó helyiségében, de általában nem alkalmasak azokra a nehezebb, nagyobb raklaprakományokra, amelyek szállítására a dedikált raklapos állványokat vagy nagy teherbírású állványokat tervezték.

6. kérdés: Mit kell ellenőriznie egy vállalkozásnak, mielőtt rackrendszereket rendelne a gyártótól?

6. válasz: Általában érdemes ellenőrizni a tervezett használathoz tartozó acélszelvényt és teherbírást, megkérdezni, hogy a besorolások hogyan kapcsolódnak az elismert állványtervezési útmutatásokhoz, és áttekinteni, hogy a gyártó vagy a szállító milyen telepítési és ellenőrzési dokumentációt ad a megrendeléshez.
